pp凈化塔常用類型

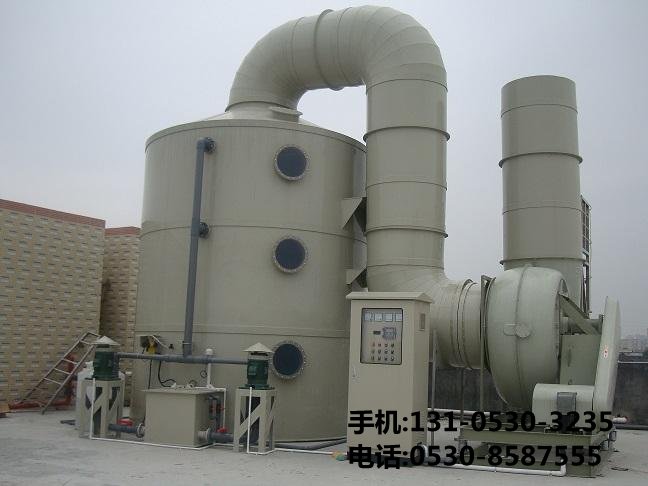

pp凈化塔



它由殼體、填料、填料支架、液體分配器、中間支架和再分配器、氣液進出口管等部件組成。



填料是pp凈化塔的核心，它提供了pp凈化塔內的氣液接觸面。填料和塔的結構決定了塔的性能。



填料必須具有比表面積***、空隙率高、潤濕性***、耐腐蝕、一定的機械強度、低密度、低價格等***點。



常用的填料有蕾絲環、布爾環、弧形鞍座和矩形鞍座填料。自20世紀80年代以來開發的QH-1平環填料、84個內弧環填料、刺猬填料、金屬板填料、規則板波紋填料、網格填料等新型填料，為先進pp凈化塔的設計提供了依據。



填料柱適用于快速、瞬時的吸收過程，常用于氣體凈化。







pp凈化塔示意圖



塔結構簡單,容易制作的耐腐蝕材料,氣液接觸面積***,接觸時間長,適應性強,體積變化的塔,塔阻力小,壓力損失是300 ~ 700 pa,相比與板列風量很小,表面氣體速度一般是0.5 ~ 1.2 m / s,氣體速度形成的洪水,6 ~ 8立方米/的噴霧密度(m2, h)以保證包裝潤濕,液氣比控制在2 ~ 10 l/m3。



pp凈化塔不適合處理含塵量高的煙氣。



湍球塔



它是填料柱的一種***殊形式，填料在填料柱中運動以增強吸收過程。



光柵放置在塔之間的一定數量的光球包裝(29 ~ 38毫米)直徑、噴淋pp凈化塔的***部,濕球的表面,氣體從底部,小球被炸毀動蕩的旋轉,由于氣體、液體和固體三階段完全訪問,球表面液膜不斷更新,增加驅動力的吸收,提高吸收效率。



該塔制造、安裝、維護方便，可根據不同規格、不同質量的鋼球改變操作范圍。



塔可處理***風量，空塔氣速1.5 ~ 6.0m/s，噴霧密度20 ~ 110m3/(m2·h)，壓力損失1500 ~ 3800pa，也可處理粉塵氣。



缺點是塑料球不能承受高溫，球容易開裂(一般0.5 ~ 1年)，經常需要更換，成本高。













板柱



平板塔是一種塔，塔內有多層板，液體從塔***進入。氣體從塔底進入，在每個塔板上進行氣體和液體的質量和傳熱。



有很多種板塔。



吸收體***致可分為兩類:一類是下吸式，如氣泡塔、篩板塔、浮閥塔、s型單向流板塔、舌板塔、浮動射流塔等。另一種是通流板塔，如通流閘門孔板塔(落板塔)、波紋通流板塔、菱形斜孔板塔、短管通流板塔。



我用的是篩板柱



篩孔直徑一般為5 ~ 10mm，篩孔總面積占篩板面積的10% ~ 18%。



為了保持甚至液體層厚度在篩板上,設置溢流堰篩板,液體層厚度一般約40 mn,空的篩板塔的風速約為1.0 ~ 3.5 m / s,篩板孔的氣流速度是6 ~ 13 m / s,和每一層的電阻的篩板是300 ~ 600 pa。



篩板塔的主要***點是結構簡單，風量***，能處理粉塵氣體。



缺點是篩孔清理困難，塔的安裝要求嚴格，托盤應保持水平。操作靈活性小。



傾斜的孔板塔



斜孔板塔是篩板塔的另一種形式。斜孔寬10 ~ 20m，長10 ~ 15mm，高6mm。空塔氣流速度一般為1 ~ 3.5m/s，篩孔氣流速度為10 ~ 15m/s。



從斜孔的氣體噴出,在相反的方向,兩個洞之間的孔交錯,液體通過溢流堰板(堰高度30毫米),垂直流和氣流方向,導致氣液湍流的高度,不斷更新迅速的表面,與氣體和液體接觸***,傳質效果***,凈化效率高,h
