不銹鋼凈化塔模具造型關鍵部位的設計



 本文聚焦于不銹鋼凈化塔模具造型中的關鍵部位設計，深入探討了這些關鍵部位的重要性、設計原則、具體方法以及實際應用場景。通過對各關鍵部位的細致分析和***化設計，旨在提高不銹鋼凈化塔的生產質量、效率和性能，為相關行業的生產制造提供有力的技術支持和指導。



關鍵詞：不銹鋼凈化塔；模具造型；關鍵部位；設計



 一、引言

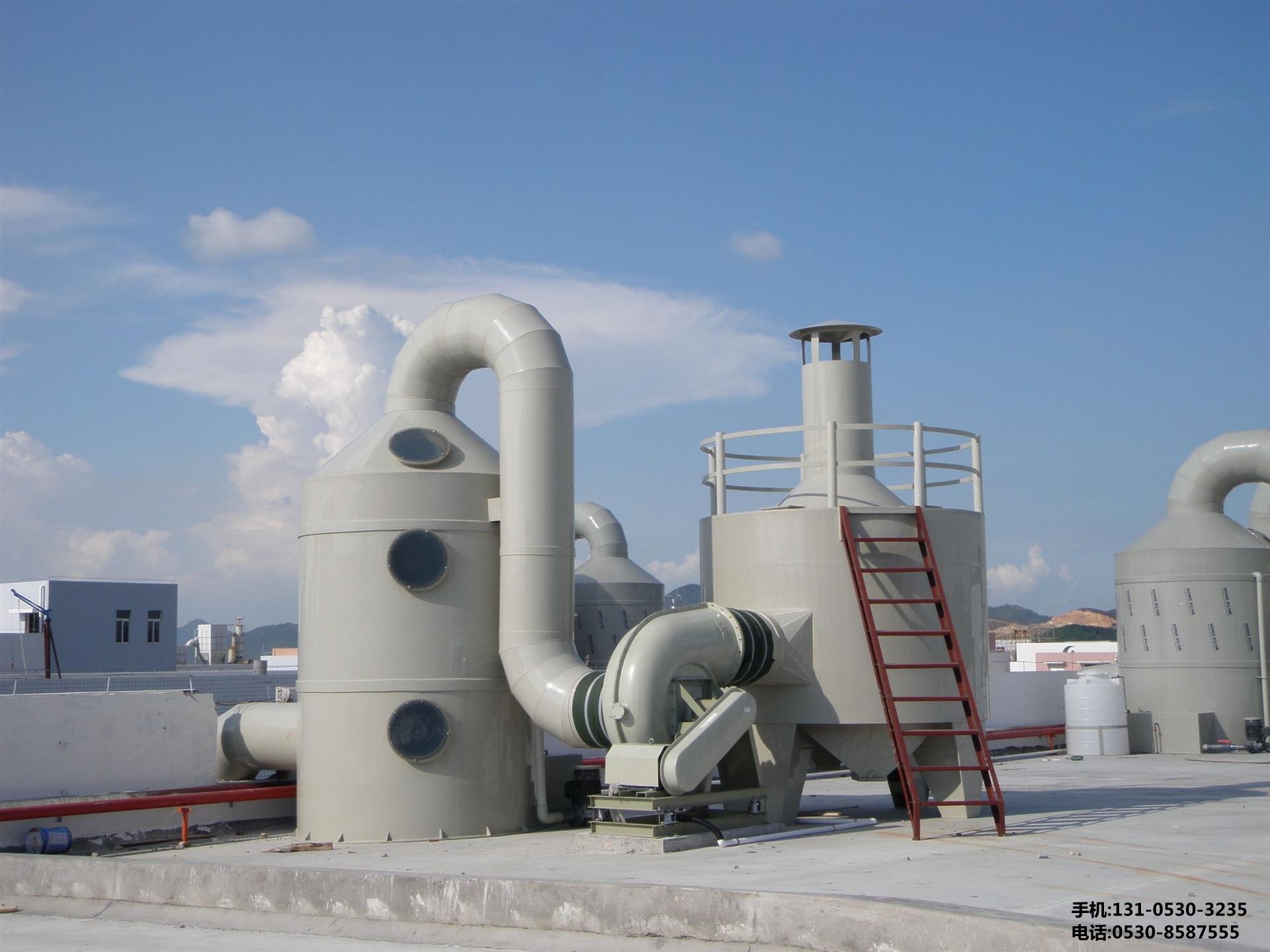

不銹鋼凈化塔作為一種重要的環保設備，廣泛應用于化工、制藥、食品等眾多***域，用于處理廢氣、廢水等污染物，以保護環境和實現資源的循環利用。而模具則是生產高質量不銹鋼凈化塔的核心工具，其造型設計尤其是關鍵部位的設計直接關系到產品的精度、強度、密封性以及整體性能。因此，深入研究不銹鋼凈化塔模具造型關鍵部位的設計具有極其重要的意義。



 二、不銹鋼凈化塔的結構與功能***點

在討論模具關鍵部位設計之前，有必要先了解不銹鋼凈化塔的基本結構和功能。一般來說，它主要由塔體、進風口、出風口、填料層、噴淋系統、除霧裝置等部分組成。其主要功能是通過物理和化學作用對氣體或液體中的有害物質進行吸附、過濾、反應等處理過程，從而達到凈化的目的。這種復雜的結構和***定的功能要求決定了模具在制造過程中需要精準地塑造各個部件的形狀和尺寸，以確保***終產品的有效性和可靠性。



 三、模具造型關鍵部位及其設計要點



 （一）塔體過渡段

1. 重要性

     塔體過渡段連接著不同直徑的部分，如從較窄的進氣口到逐漸變寬的主體部分。這一區域的流暢性對于氣流分布至關重要。如果設計不合理，會導致氣流紊亂，產生渦流和死角，降低凈化效率，甚至可能引起局部壓力過高，影響設備的安全穩定運行。

2. 設計原則

     遵循流體力學原理，采用平滑的曲線過渡，減少阻力損失。通常使用樣條曲線或貝塞爾曲線來構建過渡曲面，確保曲率連續變化，避免突然的轉折和尖銳的邊緣。同時，要考慮材料的成型性能，保證在沖壓或拉伸過程中不會因應力集中而出現開裂等問題。

3. 具體方法

     借助專業的三維建模軟件（如SolidWorks、UG等），根據給定的流量參數和空間限制，進行多次模擬分析，調整過渡段的形狀和角度。例如，通過計算流體動力學（CFD）模擬來觀察不同設計方案下氣流的速度場和壓力場分布情況，選擇******的設計方案。在實際制造中，可采用數控加工技術***地加工出設計***的過渡段形狀，保證尺寸精度控制在允許范圍內。



 （二）法蘭連接部位

1. 重要性

     法蘭用于連接凈化塔與其他管道或設備，其密封性和強度直接影響整個系統的運行效果。******的法蘭設計能夠有效防止泄漏，承受一定的內壓和外力作用，保證系統的密閉性和穩定性。

2. 設計原則

     選擇合適的法蘭標準（如***家標準GB/T系列），確保與其他配套部件的兼容性。法蘭面的平整度要高，一般要求表面粗糙度達到Ra1.6  Ra3.2μm。螺栓孔的位置布局應均勻合理，便于安裝和緊固。此外，為了增強密封效果，可以在法蘭之間添加密封墊片，并根據介質***性選擇合適的墊片材質（如橡膠墊片用于水介質，金屬纏繞墊片用于高溫高壓氣體等）。

3. 具體方法

     在模具設計時，***標注法蘭的尺寸、公差和位置信息。采用鑲塊式結構制作法蘭模具，方便更換磨損的零件。對于***型法蘭，可以考慮分瓣式設計，以利于脫模和加工。在注塑成型過程中，控制***注射壓力和保壓時間，防止法蘭變形。裝配時，按照規定的順序擰緊螺栓，確保法蘭連接緊密且受力均勻。



 （三）填料支撐裝置

1. 重要性

     填料是凈化塔實現高效傳質的關鍵元件之一，而填料支撐裝置則承擔著支撐填料重量并保證其均勻分布的任務。合理的支撐結構可以避免填料塌陷、堵塞，保證氣體與液體充分接觸，提高傳質效率。

2. 設計原則

     根據填料的類型（如散裝填料、規整填料）、規格和堆積密度來確定支撐方式和強度。常見的支撐形式有格柵式、多孔板式等。支撐面積應足夠***，使填料能夠平穩放置，同時要考慮氣體通過的空間。材料方面，要選用耐腐蝕、高強度的材料，如不銹鋼筋板焊接而成。

3. 具體方法

     先根據填料的***性計算出所需的支撐面積和承載能力，然后設計相應的支撐框架結構。例如，對于球形填料，可以采用網格狀的支撐格柵；對于圓柱形填料，則可以使用帶有圓形通孔的平板作為支撐。在模具制造中，準確地復制出設計的支撐結構，確保每個支撐點的精度一致。安裝填料時，分層裝入并輕輕夯實，使其均勻分布在支撐裝置上。



 （四）噴淋頭安裝位置

1. 重要性

     噴淋系統負責向塔內噴灑液體吸收劑，噴淋頭的安裝位置決定了液體的噴灑范圍和均勻程度。合適的位置可以使液體與氣體充分混合，增***接觸面積，提高吸收效率；反之，可能導致局部潤濕不足或過度噴淋，影響凈化效果。

2. 設計原則

     根據塔內的流場分布和工藝要求確定噴淋頭的布置方案。一般采用多層噴淋的方式，每層噴淋頭之間的距離要根據液滴***小、降落速度等因素綜合考慮。噴淋頭應朝向氣流方向傾斜一定角度，以便更***地將液體分散到整個截面上。同時，要避免噴淋頭之間的相互干擾和遮擋。

3. 具體方法

     利用計算流體力學模擬軟件對塔內的氣液兩相流動進行數值模擬，預測不同噴淋頭布局下的液滴軌跡和濃度分布。根據模擬結果***化噴淋頭的安裝位置和數量。在模具上預留準確的安裝孔位和固定裝置，保證噴淋頭能夠牢固地安裝在指定位置。在實際調試過程中，觀察噴淋效果并根據需要進行微調。

 四、案例分析

以某化工廠使用的不銹鋼凈化塔為例，該廠在生產過程中發現原有設備的凈化效率低下，經檢查發現是由于模具造型中一些關鍵部位的設計缺陷所致。具體表現為塔體過渡段不夠光滑，導致氣流受阻；法蘭連接處密封不***，存在泄漏現象；填料支撐裝置強度不足，部分填料塌陷；噴淋頭位置不當，液體分布不均。針對這些問題，我們對模具進行了重新設計和改造。



在新的設計中，我們對塔體過渡段進行了***化，采用了更加符合流體力學原理的曲線形狀，并通過數控加工保證了表面的光潔度。法蘭連接部位改用了高精度的密封墊片和加強型的螺栓緊固結構，提高了密封性能。重新設計了填料支撐裝置，增加了支撐筋的數量和厚度，增強了其承載能力。調整了噴淋頭的安裝角度和間距，使其能夠更有效地噴灑液體。經過改造后的設備投入使用后，凈化效率顯著提高，達到了預期的生產要求。



 五、結論

不銹鋼凈化塔模具造型關鍵部位的設計是一個綜合性的技術難題，涉及到流體力學、材料科學、機械制造等多個***域的知識。通過對塔體過渡段、法蘭連接部位、填料支撐裝置和噴淋頭安裝位置等關鍵部位的精心設計和***化，可以******提高不銹鋼凈化塔的生產質量和性能。在實際工作中，我們需要充分運用先進的設計軟件和技術手段，結合具體的工藝要求和實踐經驗，不斷探索和完善模具設計方案，以滿足市場對高性能環保設備的日益增長的需求。同時，隨著科技的不斷發展和進步，我們還應關注新的材料、工藝和方法的應用，推動不銹鋼凈化塔模具設計水平的持續提升。
