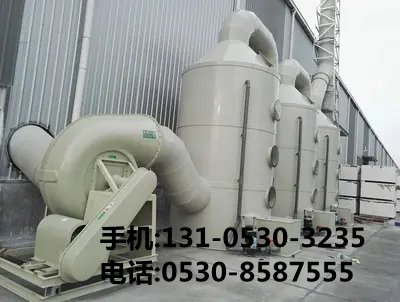

酸霧凈化塔工藝方案



 一、項目簡介

酸霧主要產生于化工、冶金和電鍍等工業操作過程中。為了確保廢氣排放符合***家環保標準，企業需要安裝酸霧凈化塔。本文將詳細介紹酸霧凈化塔的工藝流程、設計參數、技術要求及設備配置。



二、設計參數

1. **處理風量**：根據實際需求確定，一般范圍在1000-50000 m³/h。

2. **酸霧濃度**：入口酸霧濃度通常在1000-5000 mg/m³，出口需低于***家排放標準，即不超過75 mg/m³。

3. **工作溫度**：凈化塔內部工作溫度應控制在60℃以下，以確保設備的耐腐蝕性和使用壽命。

4. **工作壓力**：常壓操作，一般不超過2000 Pa。



 三、凈化系統主要技術要求

1. 高效除酸霧，凈化效率需達到95%以上。

2. 系統運行穩定，維護簡單且費用低。

3. 采用耐酸堿材質，確保設備在惡劣環境中長壽命運行。

4. 無二次污染產生。

 四、工藝流程

酸霧凈化塔的工作流程主要包括以下幾個步驟：

1. **氣體收集**：通過集氣罩和管道將車間產生的酸霧氣體引入凈化塔。

2. **預處理**：氣體進入凈化塔前，經過預處理器除去***顆粒雜質。

3. **氣體分布**：經過均流板，使氣體均勻通過填料層，增加與吸收液的接觸面積。

4. **吸收過程**：氣體通過填料層時，與噴淋系統噴出的吸收液充分接觸，發生化學反應，酸性氣體被中和。

5. **除水**：經過除水器，去除氣體中的液滴。

6. **氣體排放**：凈化后的氣體經引風機排出，確保達標排放。

7. **吸收液循環使用**：吸收液流入貯液箱，由加藥泵補充藥劑后循環使用。



## 五、主要設備

1. **凈化塔主體**：采用PPH新型板材或玻璃鋼一體成型，具備防紫外線、耐酸堿、耐高溫等***點。

2. **噴淋系統**：包括高壓水泵和上下兩段噴頭布局，用于提高液體的霧化效果和擴***接觸面積。

3. **填料層**：海膽型或皇冠型PP質一體成型填料，提供更***的接觸表面積，增強傳質效果。

4. **除水器**：設置在塔***或塔內，用于分離夾帶的液滴，防止二次污染。

5. **觀察窗**：5mm厚透明壓克力板制作，便于觀察塔內工作情況。

6. **貯液箱**：配備浮球液面自動控制式裝置，保持吸收液濃度在合理范圍內（2%-6%）。

7. **加藥泵**：使用耐酸堿水泵，定期補充藥劑，確保吸收液有效性。

8. **引風機**：將凈化后的氣體排出，保持系統負壓狀態。

## 六、工作原理

酸霧凈化塔的工作原理基于酸堿中和反應。具體過程如下：

1. **煙氣引入**：含有酸性成分的煙氣***先通過管道進入凈化塔底部。

2. **噴淋吸收**：在塔內，高壓噴水系統將堿性吸收液（如氫氧化鈉溶液）以霧狀形式噴出，與上升的酸性煙氣充分接觸。

3. **傳熱傳質**：通過填料層的增加接觸面積，煙氣中的酸性成分被吸收液吸收并發生中和反應，轉化為無害物質。

4. **除水排放**：經過除水器后的凈化氣體被引風機抽出并排入***氣，而吸收液則回流至貯液箱循環使用。



## 七、維護與保養

1. **貯液箱溶液管理**：溶液濃度應保持在2%-6%，當濃度低于2%時，必須加注溶液；若酸堿鹽濃度高于20%時，需定期更換溶液。

2. **設備檢查**：定期檢查凈化塔各部件，***別是噴淋系統和填料層，確保無堵塞和損壞。

3. **記錄監測**：每日記錄運行參數，包括風量、壓力、溶液濃度等，確保系統正常運行。

4. **安全操作**：嚴格遵守操作規程，避免因操作失誤導致設備損壞或人員傷害。



## 八、工程投資估算

結合企業實際情況和設計方案，對酸霧凈化系統的工程投資進行詳細預算，包括設備購置費、安裝調試費、運行維護費等，確保項目經濟合理性。



該酸霧凈化塔工藝方案綜合考慮了技術可行性和經濟合理性，采用了先進的設備和工藝技術，確保廢氣排放符合***家環保標準。同時，系統設計簡潔高效，維護方便，適用于各種工業***域的酸霧治理需求。
